2013年监理工程师案例分析冲刺试题十

试题十(20分)

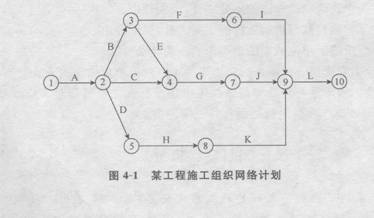

根据工作之间的逻辑关系，某工程施工组织网络计划如图4—1所示。该工程有两个施工组织方案，相应的各工作所需的工时和费用见表4—1。在施工合同中约定：合同.Y-期为270 d，工期延误一天罚3万元，提前一天奖l万元。

表4—1基础资料

	施工组织方案I		施工组织方案Ⅱ
工作	工时/d	费用/页元	工时/d	费用/万元
A	30	13	28	15
B	46	20	42	21
C	28	10	28	10
D	40	19	39	19.5
E	50	23	48	23.5
F	38	13	38	13
G	59	25	55	28
H	43	18	43	18
I	50	24	48	25
J	39	12.8	39	12.8
K	35	15	33	16
1。	50	20	49	21

【问题】
1.分别计算两种施工组织方案的工期和综合费用并确定其关键线路。
2.如果对该工程网络计划的关键工作采用方案Ⅱ，非关键工作采用方案I混合组织施
工，相应的工期和综合费用各为多少?



1.根据对图中施工网络计划的分析可知，该网络计划共有四条线路，即
线路l：①一②一③一⑥一⑨一⑩
线路2：①一②一③一④一⑦一⑨一⑩
线路3：①一②一④一⑦一⑨一⑩
线路4：①一②一⑤一⑧一⑨一⑩

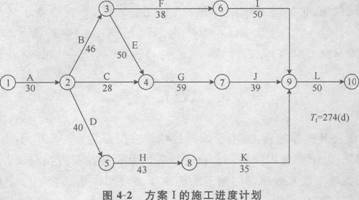

(1)按方案I组织施工，将表4—1中各工作的工作持续时间标在网络图上，如图4—2所示。

图4—2中四条线路的长度分别为：
T1一30+46+38+50+50—214(d)；
T2—30+46+50+59+39+50—274(d)；
T3一30+28+59+39+50—206(d)；
T4—30+40+43+35+50—198(d)。
所以，关键线路为①一②一③一④一⑦一⑨一⑩，计算工期Tt一274 d。(4分)
将表4—1中各工作的费用相加，得到方案l的总费用为212.8万元，则其综合费用
C1—212.8+(274—270)X 3—224.8(万元)。(3分)

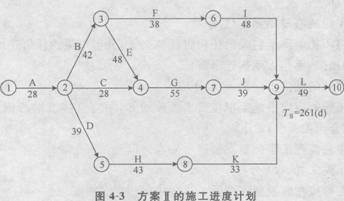

(2)按方案Ⅱ组织施工，将表中各工作的工作持续时间标在网络图上，如图4-3所示。

图4—3中四条线路的长度分别为：
T1—28+42+38+48+49—205(d)；
T2—28+42+48+55+39+49—261(d)；
T3—28+28+55+39+49—199(d)；
T4—28+39+43+33+49—192(d)。
所以，关键线路仍为①一②一③一④一⑦一⑨一⑩，计算工期TⅡ一261 d。(4分)
将表4—1中各工作的费用相加，得到方案Ⅱ的总费用为222.8万元，则其综合费用
G2—222.8+(261—270)X 1—213.8(万元)。(3分)
2.按题目要求，关键工作按方案Ⅱ组织施工，即工作A、B、E、G、J、L执行方案Ⅱ的工作时间，保证工期为261 d；非关键工作执行方案l的工作时间，而其中费用较低的非关键工作有：TD一40 d，CD一19万元；Tl一50 d，Cl一24万元；TK一35 d，CK一15万元。则按混合组织施工的综合费用为：C一213.8一(19.5—19)一(25—24)一(16—15)一211.3(万元)。(6分)
