　　六、时标网络计划
　　时标网络计划宜按各项工作的最早开始时间编制。为此，在编制时标网络计划时应使每一个节点和每一项工作(包括虚工作)尽量向左靠，直至不出现从右向左的逆向箭线为止。

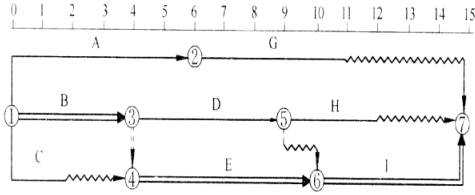

时标网络计划表

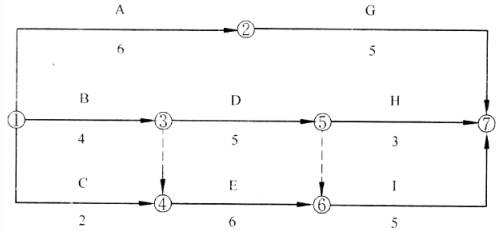

　　编制时标网络计划应先绘制无时标的网络计划草图，然后按间接绘制法或直接绘制法进行。
　　*间接绘制法
　　间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。
