　　二、绘制规则
　　逻辑关系正确（唯一满足逻辑关系）；严禁出现循环回路；严禁出现双箭头和无箭头箭线；一个起始节点一个终点节点；节点编号不重复，必须小节点号指向大节点号；箭线上不能分叉；尽量不出现交叉。
　　画图例题1
　　某网络计划工作的逻辑关系见下表。试绘制双代号网络计划图，分析影响工期的关键工作是哪几个?

　　参考答案
　　1．先根据提供的逻辑关系，找出各工作的紧后工作（见下表）

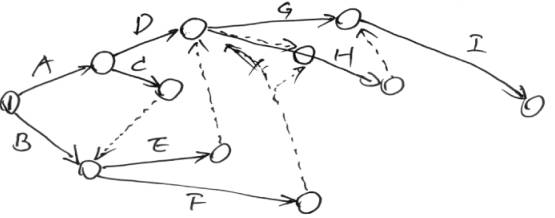

　　2．画草图
　　

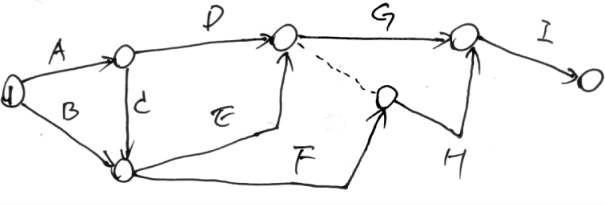

　　3．调整草图，去掉多余的虚工作
　　

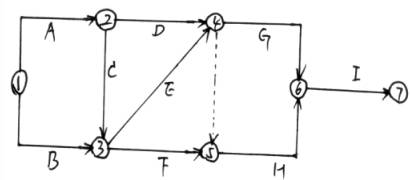

　　4．整理出自己认为的理想的最终网络图
　　
　　画图例题2

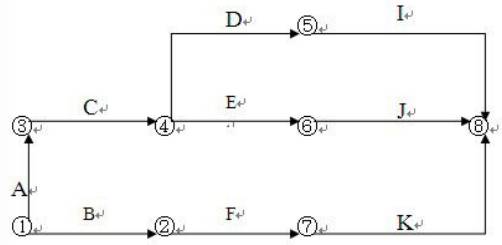

　　如下图网络所示的进度计划，当准备实施的时候，发现B工作和E工作必须使用同一台设备，请重画网络图。
　　

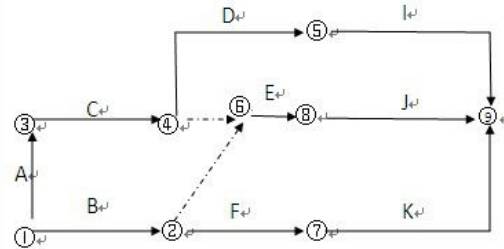

　　下图的做法有问题吗？
　　

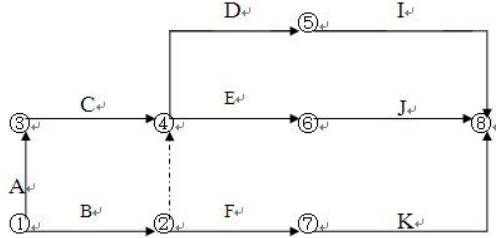

　　正确的作图应该是：
　　
　　画图例题3

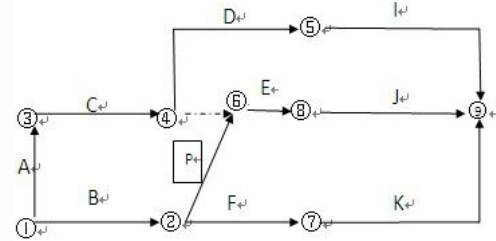

　　如上图网络所示的进度计划，当准备实施的时候，建设单位要求增加一项工作P，该工作必须在B工作之后、E工作之前进行，请重画网络图。（P持续时间3周，可索赔几周）
