2015年监理工程师《案例分析》考前讲义(第二十四考点)_第4页

　　四、图上计算法步骤
　　第一步：从左至右计算ES、EF（遇到有大小的时候取大）
　　副产品：总工期Tc
　　第二步：从右往左计算LF、LS（遇到有大小的时候取小）
　　第三步：从左至右计算算TF
　　副产品：定关键线路，关键工作
　　第四步：从右往左计算FF（遇到有大小的时候取小）
　　口诀：
　　沿线累加，逢圈取大；
　　逆线累减，逢圈取小。

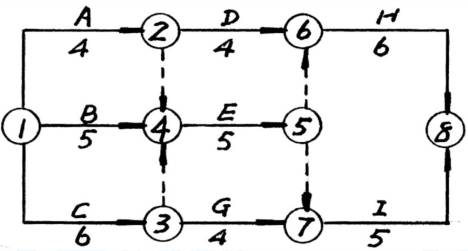

　　例题：计算下图的时间参数
