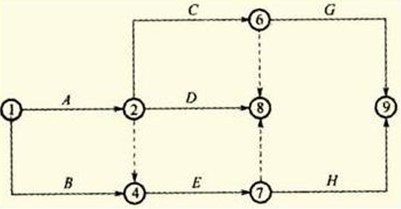

　　9、根据下表给定的逻辑关系绘制某分部工程双代号网络计划如下图所示，其作图错误的是( )。
　　工作名称 A B C D E G H
　　紧前工作 — — A A A、B C E
　　
　　A.节点编号不对
　　B.逻辑关系不对
　　C.有多个起点节点
　　D.有多个终点节点
　　正确答案： D
　　答案解析：本题的网络图中存在两个终点节点⑧和⑨。
