　　（四）锅炉热效率
　　锅炉效率，用符号η表示。它是表明锅炉热经济性的指标，一般工业燃煤锅炉热效率在60%—82%左右。工业锅炉的煤水比一般为l：6～1：7.5。　　
　　四、锅炉的规格与型号

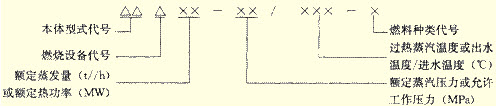

　　每台锅炉都用一个规定型号来表示，我国工业锅炉产品型号由三部分组成，各部分之间用短横线相连。 　

　　型号的第一部分分为三段：第一段用两个汉语拼音字母表示锅炉本体型式，型式代号见表5.2.1；第二段用一个汉语拼音字母表示锅炉的燃烧方式（废热锅炉无燃烧方式代号），第三段用阿拉伯数字表示蒸汽锅炉的额定蒸发量（t/h）或热水锅炉的额定热功率（MW），废热锅炉则以受热面（m2）表示。
　　型号的第二部分表示介质参数，共分两段，中间用斜线分开。第一段用阿拉伯数字表示额定蒸汽压力或允许工作压力（MPa）；第二段用阿拉伯数字表示过热蒸汽温度或热水锅炉的出水温度/进水温度。对生产饱和蒸汽的锅炉，则无斜线和第二段。
　　型号的第三部分表示燃料种类。以汉语拼音字母表示燃料种类，同时以罗马数字代表燃料品种分类与其并列，见表5.2.3.如同时使用几种燃料，主要燃料代号放在前面。
　　例如，型号为SHLl0-1.25/350-AIl型的锅炉，表示为：双锅筒横置式锅炉，采用链条炉排，蒸发量为10t/h，额定工作压力为1.25MPa，出口过热蒸汽温度为350℃，燃用Ⅱ类烟煤。
　　又如型号为DZW1.4-0.7/95/70-AIl型的锅炉，表示为：单锅筒纵置式，往复推动炉排炉，额定热功率为1.4MW，允许工作压力为0.7MPa，出水温度为95℃，进水温度为70℃，燃用Ⅱ类烟煤的热水锅炉。
　　五、锅炉本体安装
　　锅炉按结构装置可分为火管锅炉和水管锅炉。
　　水管锅炉是在锅筒的外面设置了很多根管子（称为受热面），通常这些管子的上端与锅筒相连，下端与集箱（或下锅筒）相连。水管锅炉的型式较多，构造也有差异，按锅筒的数目和锅筒的放置形式，可分为单纵锅筒水管锅炉、单横锅筒水管锅炉、双纵锅筒水管锅炉和双横锅筒水管锅炉等，现以双横锅筒水管锅炉的安装为例。
　　双横锅筒水管锅炉属于散装锅炉，安装比较复杂，其安装主要程序为：锅炉钢架，上下锅筒，胀管，附属设备安装，水压试验，筑炉、烘炉、煮炉，定压和试运行等。
　　（一）锅炉钢架安装
　　（二）锅筒安装
　　（三）受热面管子（对流管束）的安装
　　（四）省煤器安装
　　省煤器通常由支承架、带法兰的铸铁翼片管、铸铁弯头或蛇形管等组成，安装在锅炉尾部烟管中，水进入省煤器后，经与高温烟气换热使水温提高。
