　　组织流水施工并计算工期。
　　 [解]
　　(1)m＝6，t挖＝12，t垫＝12，t混凝土＝18，t基＝12，t回＝6
　　(2)确定流水步距，K＝流水节拍的最大公约数，K＝6
　　
　　例题2：某建筑群共有4个单元，各单元的施工过程和施工时间见表：

　　试组织流水施工并计算工期。
　　[解]
　　(1)m＝4，t垫＝9，t混凝土＝15，t砌墙＝12，t回＝6

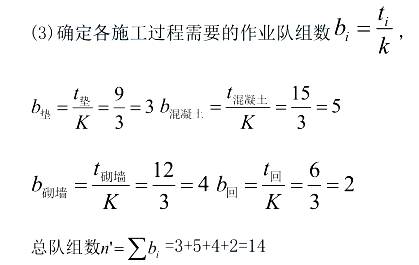

　　(2)确定流水步距，K＝流水节拍的最大公约数，K＝3
　　
　　(4)工期T＝(m＋n'－1)×K＝（4＋14－1）×3＝51
　　3．无节奏性流水：
　　流水节拍没有规律。
　　组织的原则是使施工队连续施工。
　　(工作面可能有空闲)
　　流水步距的确定方法：
　　累加数列，错位相减，取大差。
　　例题：
　　某拟建工程由甲、乙、丙三个施工过程组成；该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。按相关规范规定，施工过程乙完成后其相应施工段至少要养护2d，才能进入下道工序。为了尽早完工，经过技术攻关，实现施工过程乙在施工过程甲完成之前1d提前插入施工。
　　各施工段的流水节拍

或者表示为：

　　问题：
　　(1)简述无节奏流水施工的特点。
　　(2)该工程应采用何种的流水施工模式。
　　(3)计算各施工过程间的流水步距和总工期。
　　(4)试编制该工程流水施工计划图。
　　答：
　　(1)无节奏流水施工的特点是：
　　1)各个施工过程在各个施工段上的流水节拍通常不相等。
　　2)流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不相等。
　　3)每个专业工作队都能够连续作业，施工段可能有间歇时间。
　　4)专业工作队数目等于施工过程数目。
　　(2)根据工程特点，该工程只能组织无节奏流水施工。

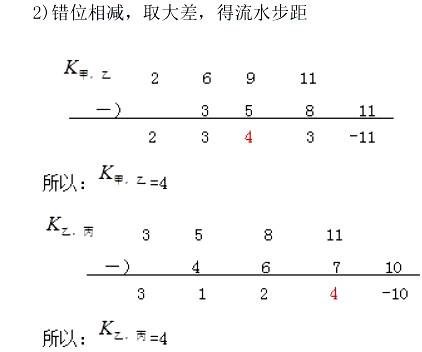

　　(3)求各施工过程之间的流水步距：
　　1)各施工过程流水节拍的累加数列
　　甲：2　6　9　11
　　乙：3　5　8　11
　　丙：4　6　7　10
　　
　　3)总工期
　　

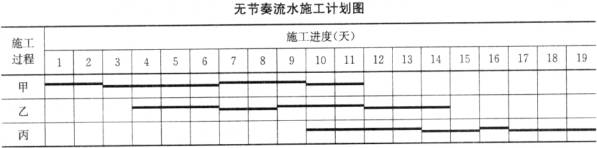

　　(4)流水施工计划图如下所示。
