2013年计算机一级MsOffice考试笔记：绘制图形

　绘制图形

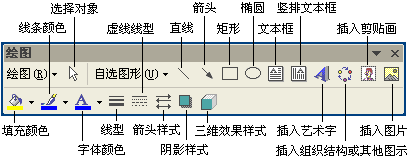

　　单击“常用”工具栏中的“绘图”按钮，激活“绘图”工具栏，如图3－102所示。
　　
　　图3－102 浮动“绘图”工具栏
　　使用“绘图”工具栏绘制常用基本图形方法如下：
　　1．将插入点置于要绘制图形的位置。
　　2．单击“绘图”工具栏中的“直线”、“箭头”、“矩形”或“椭圆”按钮，即在插入点位置插入一个绘图画布。
　　3．在绘图画布中单击图形的起始位置。对于直线和箭头，起始位置是直线的任意一个端点或箭头的起始点。对于矩形是其一个角，对于椭圆是指其外切矩形的一个角。
　　4．按住鼠标左键向图形终点位置拖动。然后释放鼠标左键，图形即出现在绘图画布上。
　　如果按住Shift键拖动鼠标，则绘制特定形状的图形。对于直线和箭头，只能以15°的倍数改变线条的方向；对于矩形和椭圆，则画出正方形和圆。如图3－103所示。
　　
　　图3－103 在绘图画布上绘制基本图形
　　用户也可以在文档中直接绘制图形，而不使用绘图画布。在绘图画布中绘制图形不能超出画布的范围。绘制在绘图画布中的图形可以作为一个整体进行操作，在调整画布的位置和大小时。画布中所有图形的位置和大小也随之改变，并保持画布中各图形之间的相对位置不变。
　　如果直接在文档中绘制图形，则插入的画布被取消。绘图的方法相似，只要将所绘制的图形的起始位置选在画布之外即可。
