Ⅲ．电气和自动化控制工程

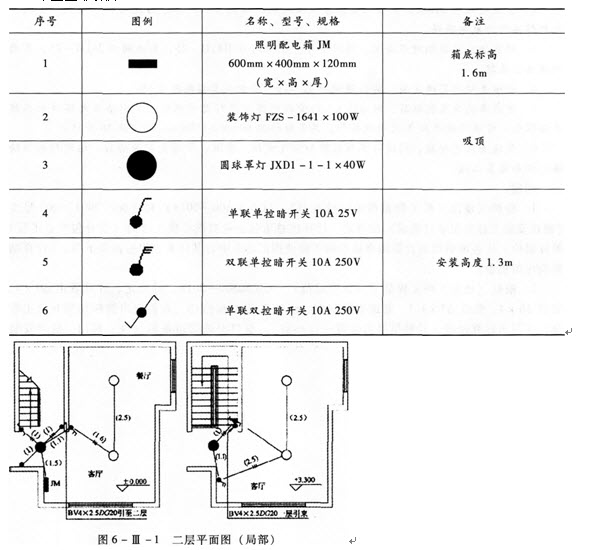

某别墅局部照明系统1回路如图6-Ⅲ-1所示。
一层平面图(局部)

说明：
1．照明配电箱JM为嵌入式安装。
2．管路均采用镀锌钢管DN20沿顶板、墙暗配，一、二层顶板内敷管标高分别为3．20m和6．50m，管内穿绝缘导线BV2．5mm²。
3．配管水平长度见图示括号内数字。单位为m。
中数据为该照明工程的相关费用：
表6-Ⅲ-1电气安装工程的工料机单价

			安装费(元)			主材
序号	项目名称	计量单位	人工费	材料费	机械费	单价(元)	耗用率(%)
1	镀锌钢管暗配DN20	m	1.28	0.32	0.18	3.50	3
2	照明线路管内穿线BV2.5mm2		0.23	0.18	O	1.50	16
3	暗装接线盒	个	1.05	2.15	0	3.OO	2
4	暗装开关盒	个	1.12	1．O0	O	3.O0	2

管理费和利润分别按人工费的65%和35%计。
分部分项工程量清单的统一编码见表6-Ⅲ-2：
表6-Ⅲ-2分部分项工程量清单的统一编码

项目编码	项目名称	项目编码	项目名称
030212001	电气配管	03020403 1	小电器
030212003	电气配线	030213003	装饰灯
030204018	配电箱	030213001	普通吸顶灯及其他灯具
030204019	控制开关	030204017	控制箱

问题：
1．根据图示内容和《建设工程工程量清单计价规范》(GB 50500--2013)的规定，计算相关工程量和编制分部分项工程量清单。将配管和配线的计算式填入答题纸上的相应位置，并填入分部分项工程量清单。
2．假设镀锌钢管DN20暗配和管内穿绝缘导线BV2．5mm²清单工程量分别为30m和80m，依据上述相关费用数据计算以上两个项目的综合单价，并分别填入分部分项工程量清单综合单价计算表。
3．依据问题2中计算所得的数据进行综合单价分析，将电气配管(镀锌钢管DN20暗配)和电气配线(管内穿绝缘导线BV2．5mm²)二个项目的综合单价及其组成计算后填入分部分项工程量清单综合单价分析表。(计算过程和结果均保留两位小数)
